Umverlegung der Trinkwasserversorgungsleitung St. DN 400 in
Berlin Mitte Friedrichstr. / Unter den Linden.

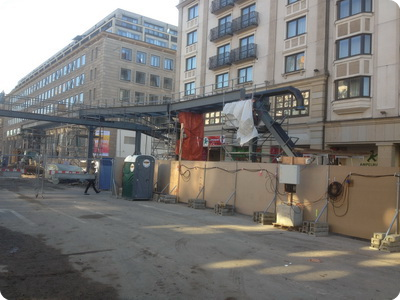

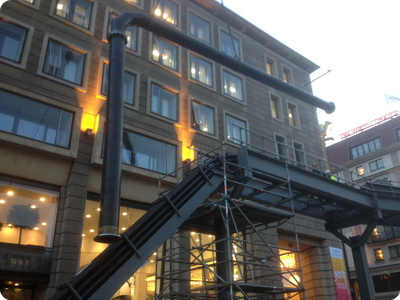

Wegen dem Bau des neuen U-Bahnhofs der Linie 5 wird die Trinkwasserversorgung
für ca. 2 Jahre auf eine provisorische Rohrbrücke in 6,40 m Höhe verlegt.
Berlin Mitte Friedrichstr. / Unter den Linden.
Wegen dem Bau des neuen U-Bahnhofs der Linie 5 wird die Trinkwasserversorgung
für ca. 2 Jahre auf eine provisorische Rohrbrücke in 6,40 m Höhe verlegt.

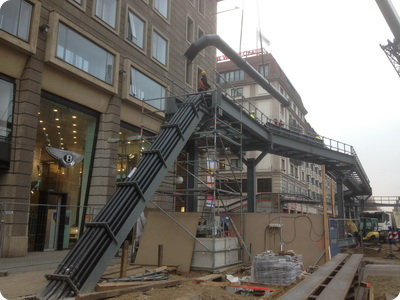

Die von uns angefertigten Segmente mit den entsprechenden transportierte ein Autokran in die richtige Position auf der Rohrbrücke.

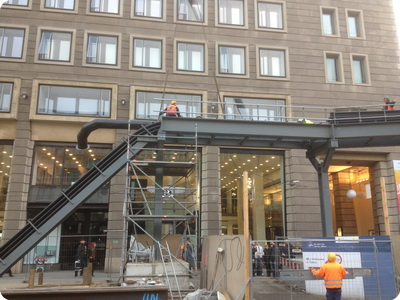

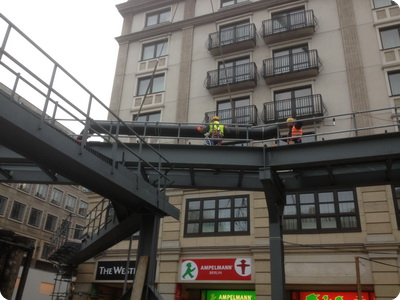

Montage der vorgefertigten Segmente
Montage
Die genaue Vorbereitung sorgt für die schnelle Montage.
Montage

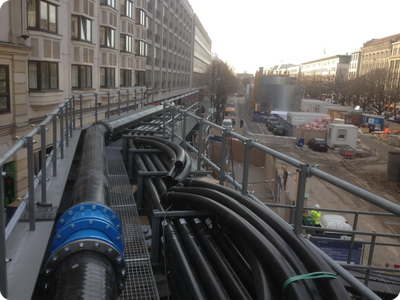

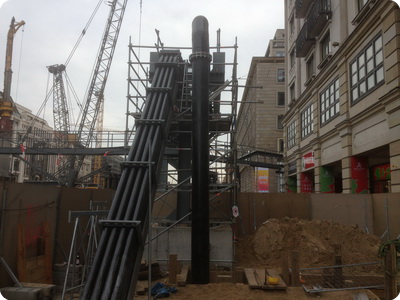

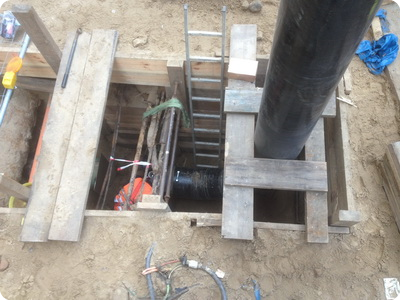

Nach ca. 70 m wird die provisorische Rohrleitung in die vorhandene erdverlegte Leitung angeschlossen
Trinkwassertransportleitung DN 1200 Lindenberg

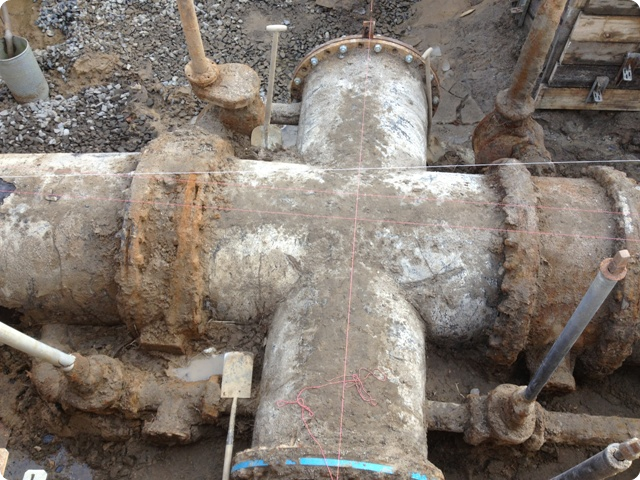

Nach einem Rohrschaden ( Lochfraß ) Maßermittlung

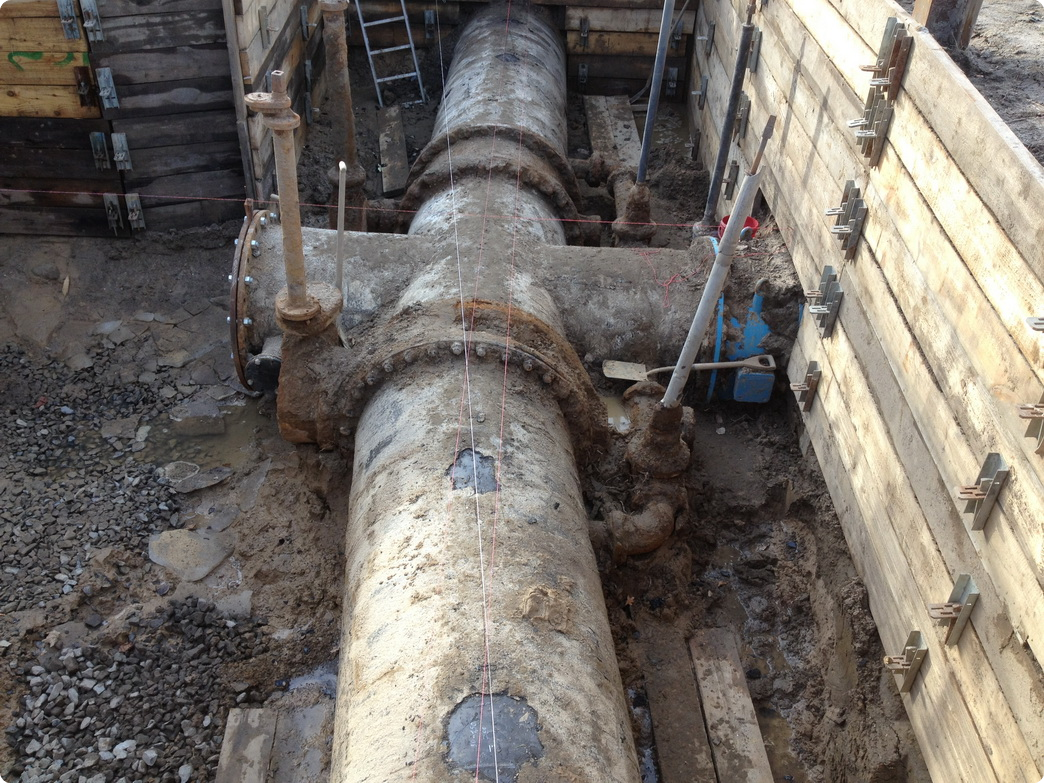

Mit Hilfe einer Richtschnur wurden die Knickpunkte festgelegt
Nach Fertigstellung des neuen H-Stücks DN 1200 DN 1000 druckdichtes
Verschließen mit einem Klöpperboden.
Verschließen mit einem Klöpperboden.

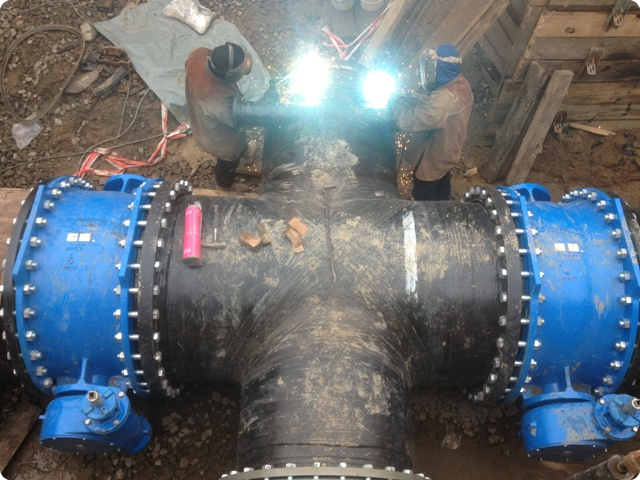

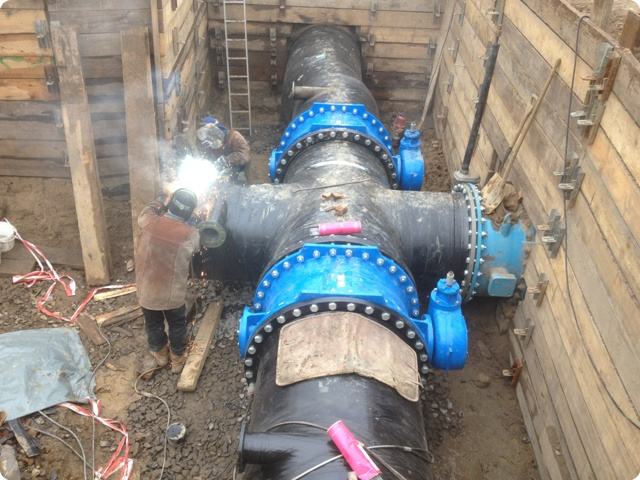

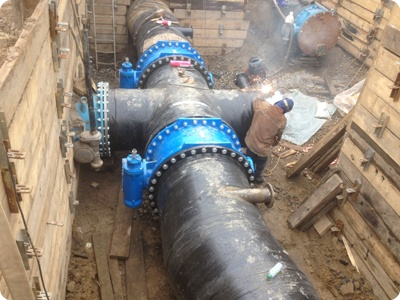

Schweißarbeiten an einem Klöpperboden
druckdichtes Verschließen

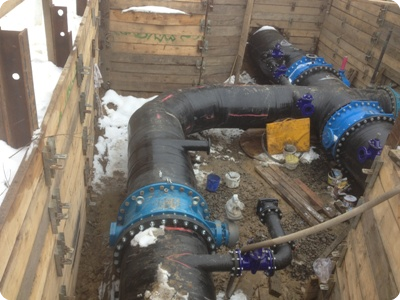

Segmentbogen DN 1000 an vorhandene Rohrleitung angepasst

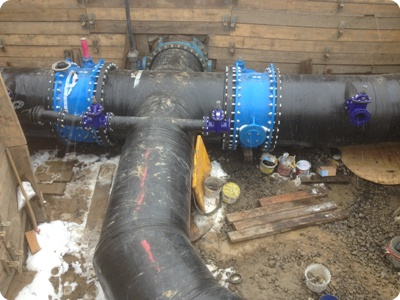

Tangentiale Abzweige DN 150

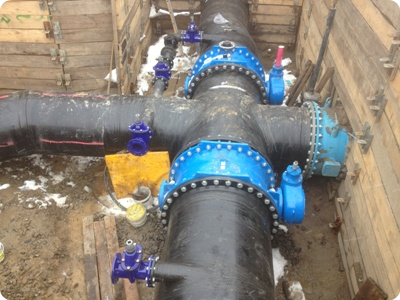

Fertigstellung
